浮球液位控制器可分為UQK系列、干簧管系列、電纜系列等這三種，而這三種也是目前使用最為廣泛的。下面為大家基本介紹下其工作原理和內部結構圖。

   第一：UQK系列浮球液位控制器。UQK系列是基于浮力原理工作，浮球隨液位上下移動，驅動相應開關元件動作。

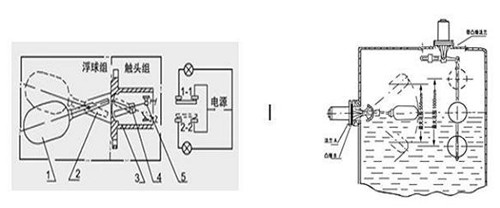

       UQK系列液位控制器由互為隔離的浮球組和觸頭組二大部分組成。浮球隨液位的變化升降，通過磁力軸的傳動，帶動開關觸點動作，實現對液位的報警和控制。主要技術指標：工作溫度：標準-40～150℃ ，高溫≤350℃，工作壓力：1.0,4.0, 6.3MPa ，介質密度：≥0.4g/cm3，觸點容量：250VAC7A。結構圖如下：

第二：干簧管式浮球液位控制器。主要是以干簧管與浮球為核心配件，利用磁感應原理來實現功能。其原理：通過浮球內置環形磁鐵的上升與下降，吸合不銹鋼或者塑料本體內的干簧管觸點（通常為常開型）閉合，從而輸出開關量信號，起到液位檢測報警作用。另其參數大部分為依據客戶要求定做。結構圖如下：

第三：電纜式浮球液位控制器。主要是利用（微動開關）水銀開關做接點零件，當電纜浮球以重錘為原點上揚一定角度時（通常水銀開關上揚角度為10°±2°)，開關便會有ON或OFF信號輸出。

特點：結構堅固，性能穩定可靠，同時無毒、耐腐蝕，安裝方便，價格低廉，對長距離多點控制、沉水泵、有波動的液體或有雜質的液體控制效果佳。一般液體亦可使用。電纜線長度任何長度皆可定制。結構圖如下：
