限流孔板的技術參數與選型

來源：www.012a56.com 發布時間：2014-05-26 11:00:24

限流孔板的詳細資料：測量范圍:根據實際工藝參數 公稱通徑:DN10-DN500 測量精度:根據客戶需要公稱壓力:小于40.0（Mpa）（Mpa）適用范圍:適合流體在輸送過程中的降壓,限流作用

限流孔板起降壓和限流作用，通常以降壓為主，不測量其前后的壓力降。限流孔板上的壓力降是指永久壓力損失。它包括限流孔板上的摩擦阻力損失，流體內摩擦損失，消耗于流束在限流孔板后形成的旋渦損失等。

限流孔板常用于下列產場合：

1.流體需要小流量連續通過的地方。

2.需要降壓的地方

3.需要減小噪音的地方。

4.利用節流阻力的緩沖效果，減小振動。

5.需要降壓以減小調節閥磨損的地方。

6.保證安全操作的地方。

　一、孔板流量計概述
           孔板流量計是測量流量的差壓發生裝置，配合各種差壓計或差壓變送器可測量管道中各種流體的流量。孔板流量計節流裝置包括環室孔板，噴嘴等?？装辶髁坑?jì)節流裝置與差壓變送器配套使用，可測量液體、蒸汽、氣體的流量，孔板流量計廣泛應用于石油、化工、冶金、電力、輕工等部門。
         孔板流量計原理介紹：充滿管道的流體，當它們流經管道內的節流裝置時，流束將在節流裝置的節流件處形成局部收縮，從而使流速增加，靜壓力低，于是在節流件前后便產生了壓力降，即壓差，介質流動的流量越大，在節流件前后產生的壓差就越大，所以孔板流量計可以通過測量壓差來衡量流體流量的大小。這種測量方法是以能量守衡定律和流動連續性定律為基準的。
智能節流裝置（孔板流量計）是集流量、溫度、壓力檢測功能于一體，并能進行溫度、壓力自動補償?shù)男乱淮髁坑?jì)，該孔板流量計采用先進的微機技術與微功耗新技術，功能強，結構緊湊，操作簡單，使用方便。
二、孔板流量計工作原理

     充滿管道的流體流經管道內的節流裝置，在節流件附近造成局部收縮，流速增加，在其上、下游兩側產生靜壓力差。
在已知有關參數的條件下，根據流動連續性原理和伯努利方程可以推導出差壓與流量之間的關系而求得流量。其基本公式如下：
孔板流量計
c－流出系數　　無量綱　
d－工作條件下節流件的節流孔或喉部直徑
D－工作條件下上游管道內徑
qm－質量流量　Kg/s
qv－體積流量　m³/s
ß－直徑比d/D 無量綱
流體的密度Kg/m³

三、孔板流量計特點
▲孔板流量計節流裝置結構易于復制，簡單、牢固，性能穩定可靠，使用期限長，價格低廉。
▲孔板計算采用國際標準與加工
▲孔板流量計應用范圍廣，全部單相流皆可測量，部分混相流亦可應用。
▲標準型節流裝置無須實流校準，即可投用。
▲一體型孔板流量計安裝更簡單，無須引壓管，可直接接差壓變送器和壓力變送器。
智能型孔板流量計特點
▲采用進口單晶硅智能差壓傳感器
▲高精度，完善的自診斷功能
▲智能孔板流量計智能孔板流量計其量程可自編程調整。
▲智能孔板流量計可同時顯示累計流量、瞬時流量、壓力、溫度。
▲具有在線、動態全補償功能外，智能孔板流量計還具有自診斷、自行設定量程。
▲配有多種通訊接口
▲穩定性高
▲量程范圍寬、大于10：1
智能型孔板流量計技術指標
▲高精度：±0.075%
▲高穩定性：優于0.1%FS/年
▲高靜壓：40MPa
▲連續工作5年不需調校
▲可忽略溫度、靜壓影響
▲抗高過壓

四、孔板流量計節流裝置組成

節流件：標準孔板、標準噴嘴、長徑噴嘴、限流孔板、1／4圓孔板、雙重孔板、偏心孔板、圓缺孔板、錐形入口孔板、環形孔板、文丘里管、文丘里噴嘴、插入式文丘里、V錐流量計、彎管流量計、機翼測風裝置等。

取壓裝置：環室、取壓法蘭、夾持環、導壓管、均壓環等

連接法蘭（國家標準、各種標準及其它設計部門的法蘭）　、緊固件。

測量管

五、孔板流量計孔板流量計結構圖：

環室取壓標準孔板 PN≤2.5	環室取壓標準孔板 4.0≤PN≤6.4
鉆孔取壓標準孔板 PN≤2.5	緊固式八槽孔板 PN≤10
焊接式八槽孔板 PN≤10	徑距取壓標準孔板 PN≤2.5
高壓透鏡墊孔板 PN22，32	法蘭取壓標準孔板 4.0≤PN≤6.4

六、節流裝置適用范圍及有關技術指標

節流件名稱			適用管道（DN mm）	適用直徑比B（d/D）	應用特點	流出系數不確定度Ec%	設計標準
角接取壓標準孔板		環室式	50－500 50－500	0.2－0.75 0.2－0.75	適用于清潔介質其中GD結構適合高溫高壓條件下流量的測量	0.6－0.75%	ISO5167 GB/T2624－93
		夾緊環式	50－500	0.2－0.75	易于清除污物，可用于不太清潔流體流量的測量
		斜鉆孔式	450－1000（3000）	0.2－0.75	易于清除污物，可用于不太清潔流體流量的測量
法蘭取壓標準孔板			50－1000	0.2－0.75	易于清除污物，適用于各種介質	0.6－0.75%	ISO5167 GB/T2624－93
徑距取壓標準孔板			50－1000	0.2－0.75	易于清除污物，適用于各種介質	0.6－0.75%	ISO5167 GB/T2624－93
角接取壓標準噴嘴（ISA1932噴嘴）			50－500	0.3－0.8	壓損小，壽命長，尤其適用于蒸汽流量測量	0.8－1.2%	ISO5167 GB/T2624－93
長徑噴嘴			50－630	0.2－0.8	壓損小壽命長，LGP型長徑噴嘴組件適合高參數水和蒸汽流量測量	2.0%	ISO5167 GB/T2624－93
經典文丘利管	機械加工式		100－800	0.2－0.8	壓力損失小，所需直管段小于孔板、噴嘴	1.0%	ISO5167 GB/T2624－93
經典文丘利管	粗焊鐵板式		200－1200（2000）	0.4－0.7	壓力損失小，所需直管段小于孔板、噴嘴	1.5%	ISO5167 GB/T2624－93
文丘利噴嘴			65－500	0.316－0.77	同上	1.2－1.75%	ISO5167 GB/T2624－93
1/4圓孔板			25－150	0.245－0.6	適用于低雷諾數	2.0－2.5%	DIN BS
錐形入口孔板			25－250	0.1－0.316	同上	2.0%	BS
圓缺孔板			50－1500	0.32－0.8	適用于贓污，有氣泡析出或含有固體微粒的流體測量。	1.5%	DIN
偏心孔板			100－1000	0.46－0.84	適用于贓污，有氣泡析出或含有固體微粒的流體測量。	1－2%	ASME
小孔板			12.5－40	0.2－0.75	適用于小管道流量測量	0.75%	ASME
透鏡式孔板			12.5－150	0.2－0.75	適用于高壓常溫小管道流量測量	0.6－0.75%	ISO5167ASME
端頭孔板			大于等于15	0.2－0.62		1.5－2.0%
雙重孔板			25－400	0.2－0.8	適用于大流量測量
限流孔板

七、節流裝置型號特點

名稱	型號	取壓方式	公稱管徑	公稱壓力（MPa）	執行標準（結構）
標 準 孔板標 準 孔板	GYLGB-J	角接（環室取壓）	50～400	小于10	GB2624　K07（蘭化）DG
	GYLGB-Z	角接（鉆孔取壓）	400～2000	小于1.6	GB2624　K07（蘭化）DG
	GYLGB-B	環室（八槽）	50～400	小于32	流量測量手冊
	GYLGB-A	環室（無法蘭焊接式）	50～275	小于28.22	流量測量手冊DG0711～0718
	GYLGB-F	法蘭取壓	50～800	小于2.5	GB2624　K06（蘭化）
	GYLGB-F	法蘭取壓	50～400	4.0～40	GB2624　K06（蘭化）石化
	GYLGB-J	徑距取壓	50～760	小于10	GB2624
環形孔板	GYLGH	特殊取壓	50～1000	小于2.5	流量測量手冊
平衡孔板	GYLGB-P	環室取壓	100～600	小于10	流量測量手冊
標 準 噴嘴	GYLGP	角接（環室取壓）	50～400	小于10	GB2624 流量測量手冊
	GYLGP-Z	角接（鉆孔取壓）	400～500	小于1.6	GB2624 流量測量手冊
	GYLGP	環室（八槽）	50～300	小于32	流量測量手冊
	GYLGP	環室（高壓透鏡墊式）	15～150	小于32	流量測量手冊
	GYLGP	環室（無法蘭焊接式）	175～350	小于17.36	DG　0702～0710
長徑噴咀	LGC-J	徑距取壓	50～630	小于16	GB2624
1/4圓孔板	LGH	角接取壓	50～260	小于10	GB2624 流量測量手冊
1/4圓孔板	LGH-F	法蘭取壓	50～200	小于6.4
文丘里噴咀	LGL	角接取壓	65～500	小于2.5
文丘里管	LGW	特殊取壓	50～1200	小于2.5
雙文丘里管	LGW-S	特殊取壓	小于1000	小于0.6
小管徑孔板	LGX	角接取壓	12～40	小于6.4	K07（蘭化）
小管徑孔板	LGX-F	法蘭取壓	12～40	小于6.4	企業標準
高壓透鏡墊	LGT	角接取壓	50～150	小于32	流量測量手冊
圓缺孔板	LGQ	角接（環室取壓）	100～400	小于1.6
	LGQ-Z	角接（鉆孔取壓）	400～1000	小于1.6
	LGQ-F	法蘭取壓	100～350	小于6.4
雙重孔板	LGS	角接取壓	100～400	小于6.4
偏心孔板	LGN	角接取壓	100～1000	小于6.4
限流孔板	LG-XL		10～300	小于6.4	企業標準
錐形入口孔板	LGR	角接取壓	25～1000	小于10	GB2624
機翼測風裝置	GYLGJR	特殊取壓	少于1000	小于0.6	企業標準
V錐流量計	GYLGV	特殊取壓	50～1000	小于4.0	企業標準
彎管流量計	GYLGC	特殊取壓	50～1000	小于10	企業標準

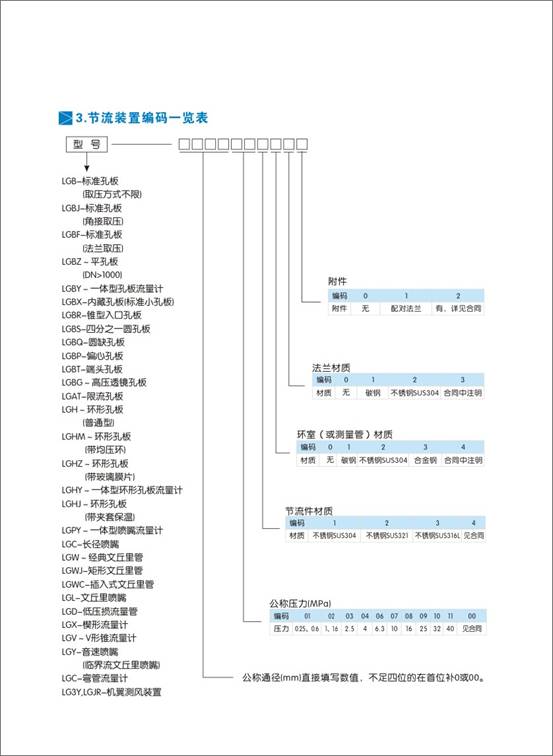

八、節流裝置選型編碼表：在下頁
